通过Modbus RTU转Profinet网关实现SB150变频器与PLC的集成配置

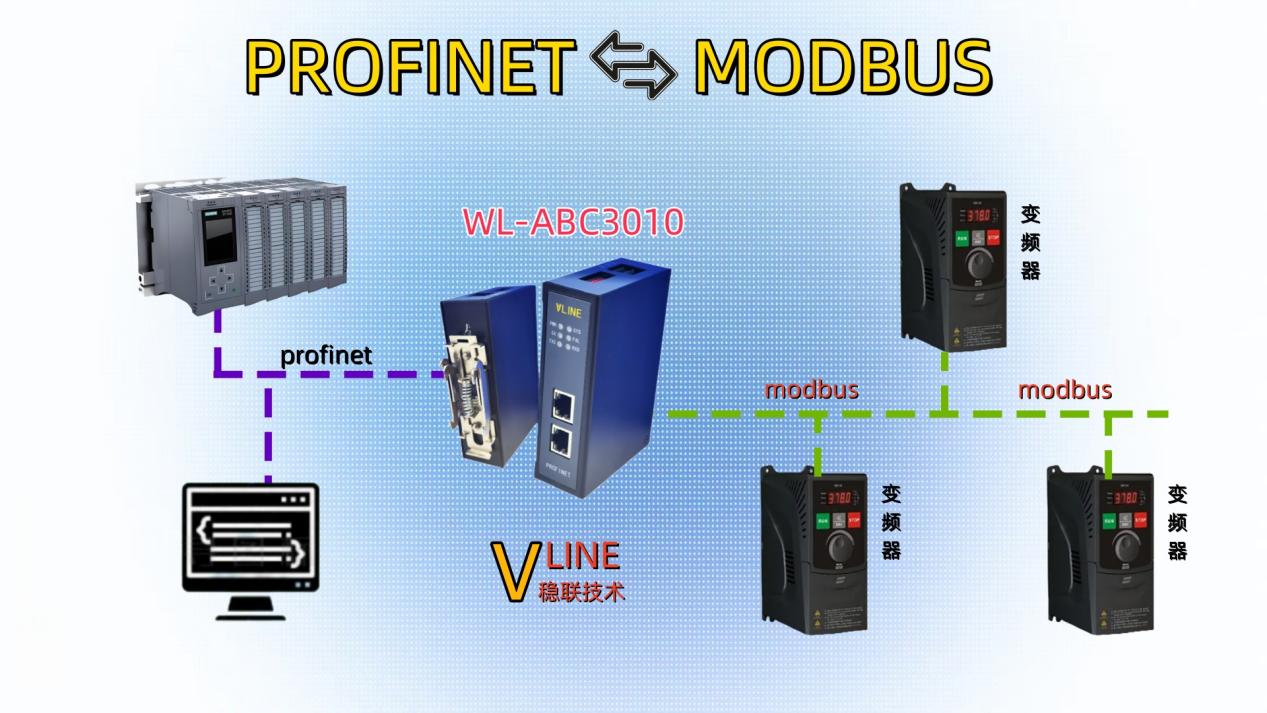

本案例聚焦于运用稳联技术的MODBUS RTU转PROFINET网关，实现森兰SB150变频器与可编程逻辑控制器（plc）的连接配置。所使用的设备包括西门子S7 - 1200 PLC、MODBUS RTU转PROFINET网关以及森兰SB150变频器。

首先，开展新的项目文件构建工作，并将对应的GSD文件予以导入。需把MODBUS转PROFINET网关的GSD文件复制后置于任意选定位置。之后，开启博图软件，开展新项目的创建工作。进入设备与网络界面，选中“管理通用站描述文件”这一选项，进而开展GSD文件的安装工作。

开展对GSD文件存放文件夹的搜索工作，待搜索到GSD文件后，选择执行安装操作，随后等待安装完成。GSD文件安装完成后，开启硬件目录，把已安装的GSD文件添加至组态里。此时，网关与PLC尚未连接，处于未分配状态。

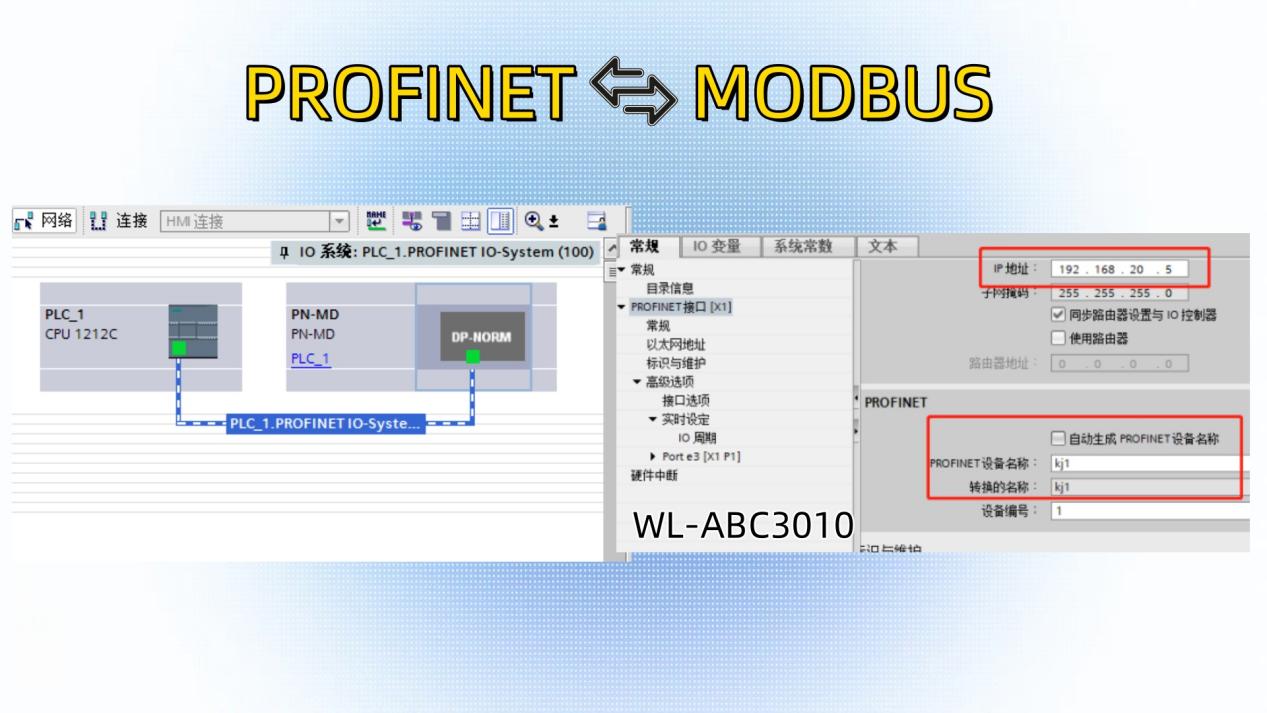

在完成与未分配状态的可编程逻辑控制器（PLC）的连接后，即可对网关的配置参数进行设定。针对网关配置，需调整其互联网协议（IP）地址及过程现场总线以太网（PROFINET）设备的命名（命名过程中应避免使用特殊字符如“*”、“.”、“/”等）。

增添所需的输入（input）与输出（output）字节数。根据实际需求对字节数予以添加。参照下图所示，完成参数设定后，便可下载并加载至可编程逻辑控制器（PLC）。

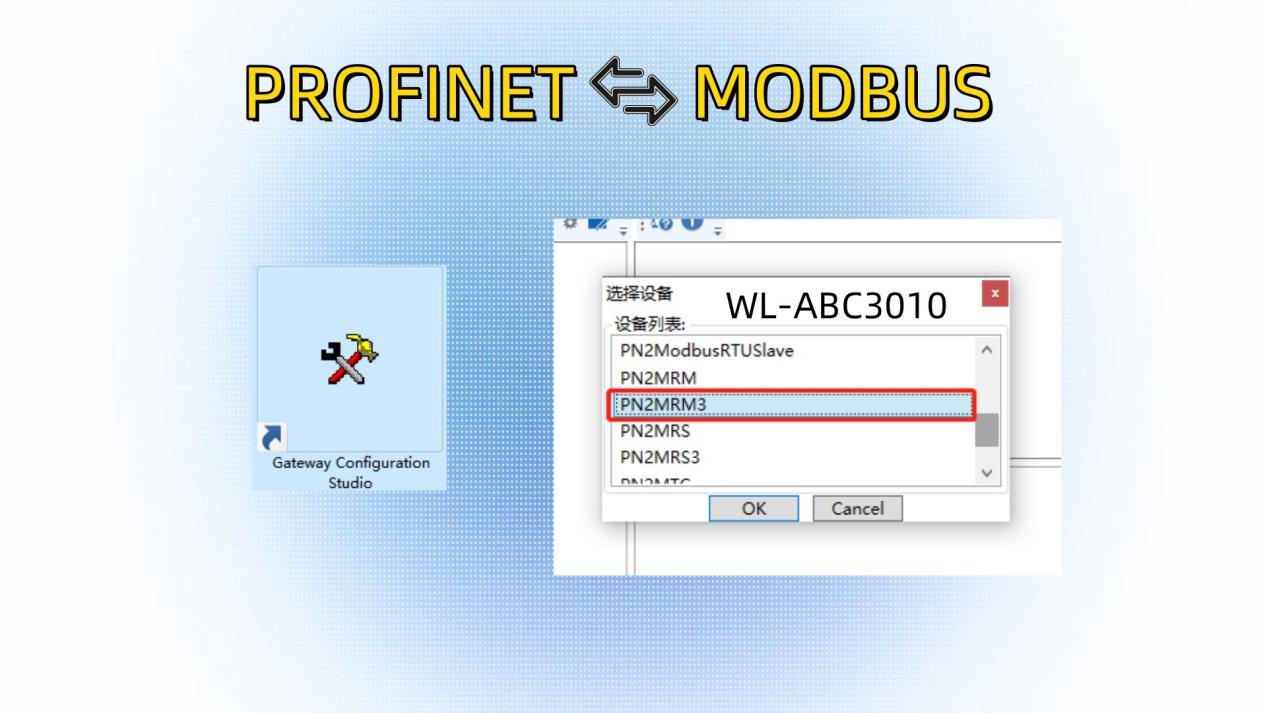

首先，启动配置软件，即名为Gateway Configuration Studio的应用程序。在软件界面成功加载后，找到并点击“新建”按钮，以开启一个新的配置项目。随后，在弹出的设备选择列表中，仔细浏览可选项，并最终选中型号为PN2MRM3的设备，完成这一步关键的选择操作。

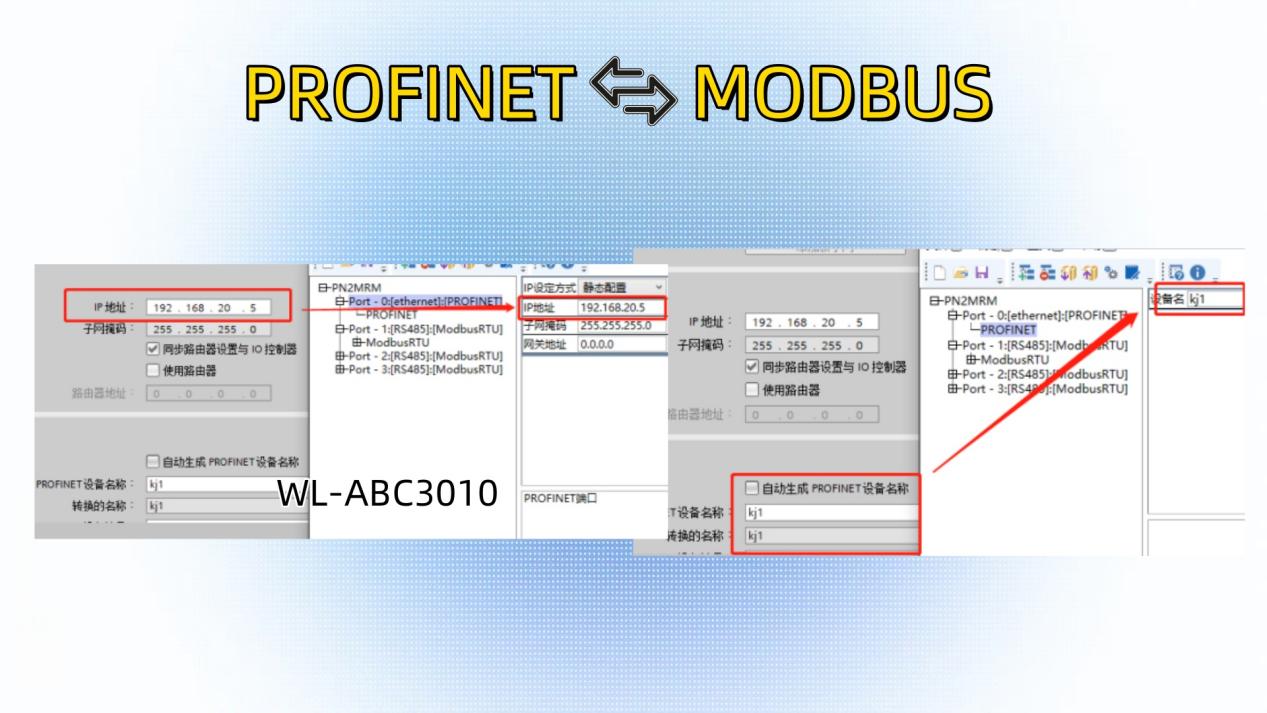

配置软件中的IP地址与博图网关组态中的IP地址必须要一致，配置软件中的PROFINET与博图网关组态必须要一致。

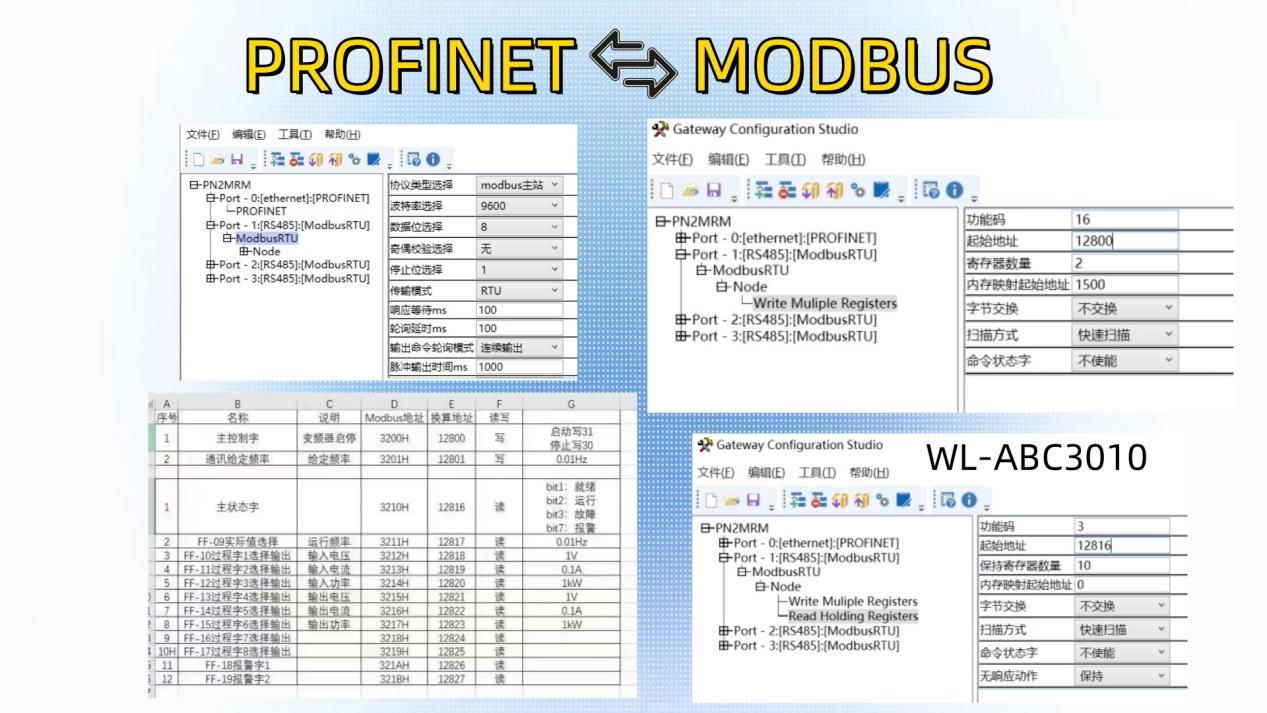

依据设备说明书，对波特率、字宽（数据位选择）、奇偶校验等参数予以配置。从图示可知，变频器从站协议采用Modbus - Rtu通信数据格式，包含8个数据位、1个停止位，且无校验。同理，网关需进行相同配置。

以如下设备说明为例，设备说明中地址为1，功能码为3/10，需写入的地址为3200H、3201H，那么对写入主控制字的配置如下：将十六进制地址换算为十进制起始地址，写入12800，寄存器数量为2，这代表可输入主控制字启停和给定频率两个参数。读取时使用03功能码，若要读取从主状态字到FF - 17过程字选择输出的数值，则需填写从12816开始的10个寄存器数据。

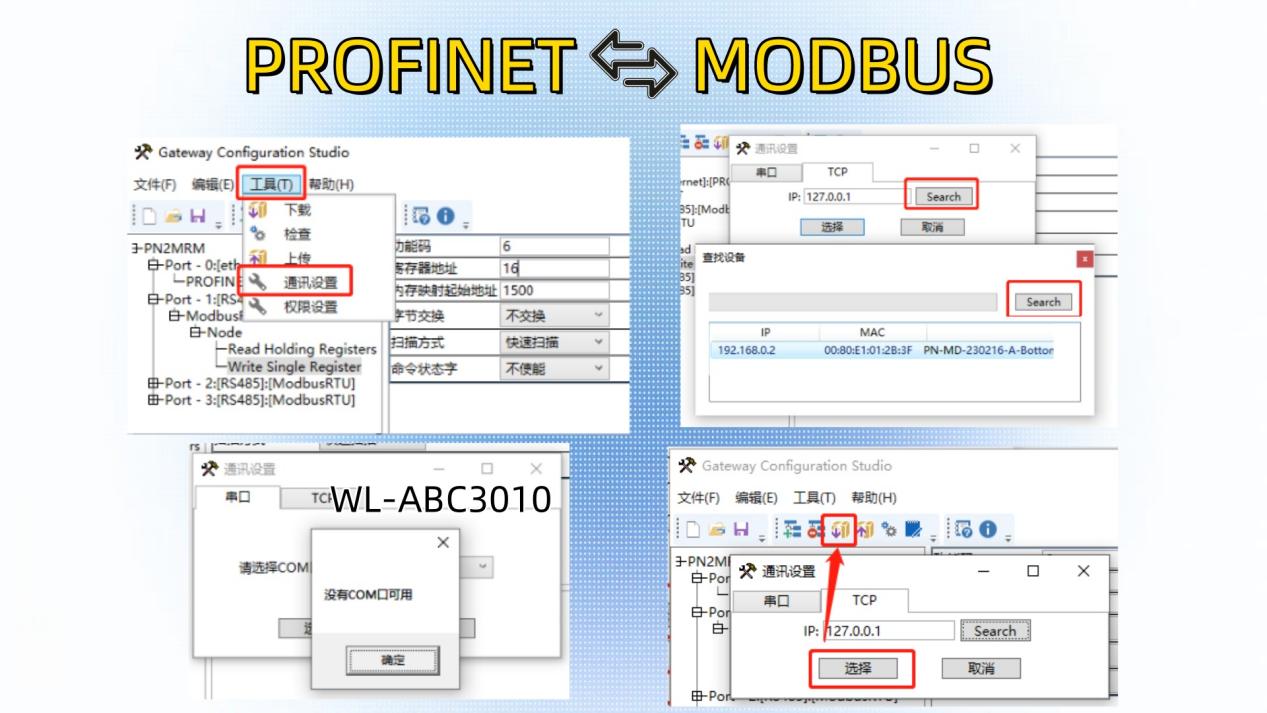

在完成所有必要参数的配置之后，执行下载操作。首先点击工具模块，接着点击通讯设置选项。点击“Search”以进入下一个界面，再次点击“Search”，然后对下方红框内的 IP 地址和设备进行双击操作。
