开疆智能EtherCAT转CANopen网关连接宜科编码器配置案例

本案例是通过ethercat转CANopen网关将欧姆龙plc与宜科编码器连接进行通讯转换。

其中欧姆龙PLC作为EtherCAT主站，宜科编码器作为canopen从站。具体配置过程如下。

配置过程：

网关配置

打开网关配置软件“CANopen Configuration Studio”新建项目选择“ECAT-CANopen”

设定网关的canopen一侧波特率，和从站保持一致

设置网关的字节序，下载IP以及掉线后网关的数据处理方式。

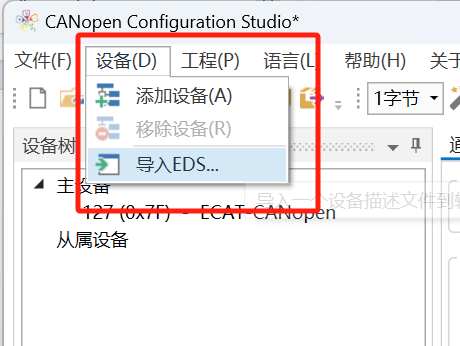

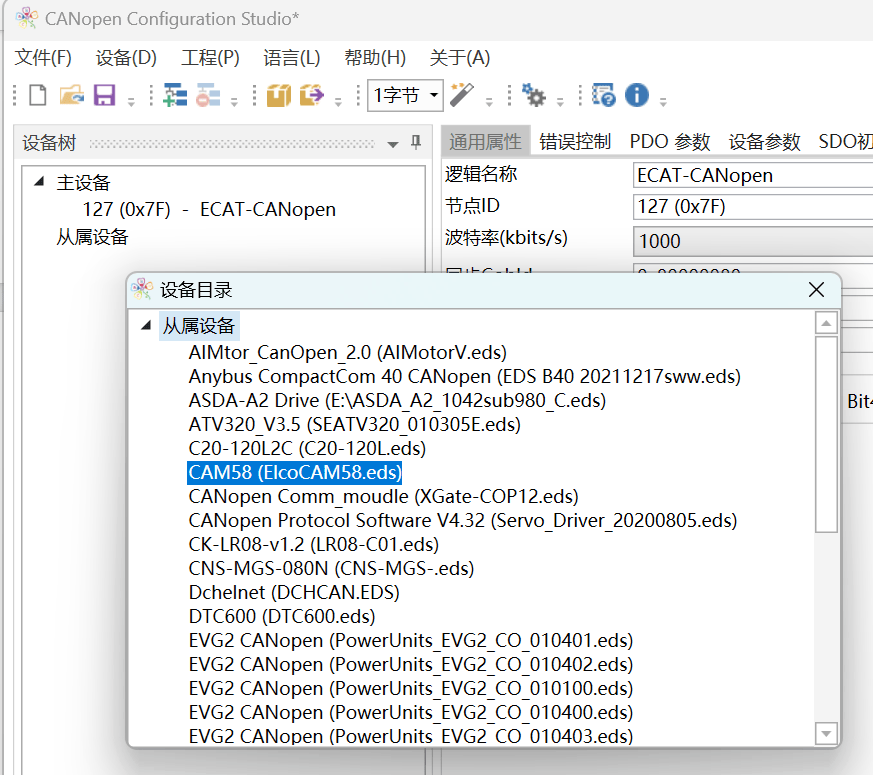

完成后点击设备-导入EDS文件（从站EDS文件可从官网下载）

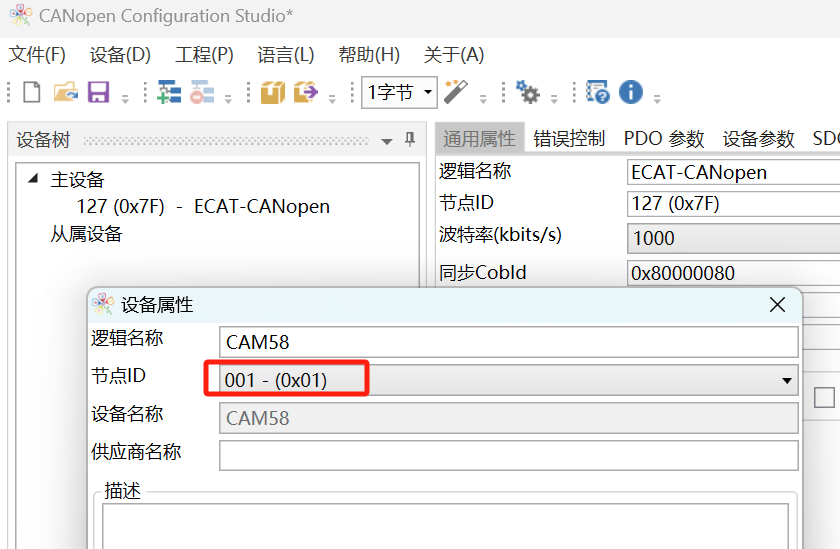

点击添加从站，每个从站分别配置站地址（此处我们以1台设备为例）

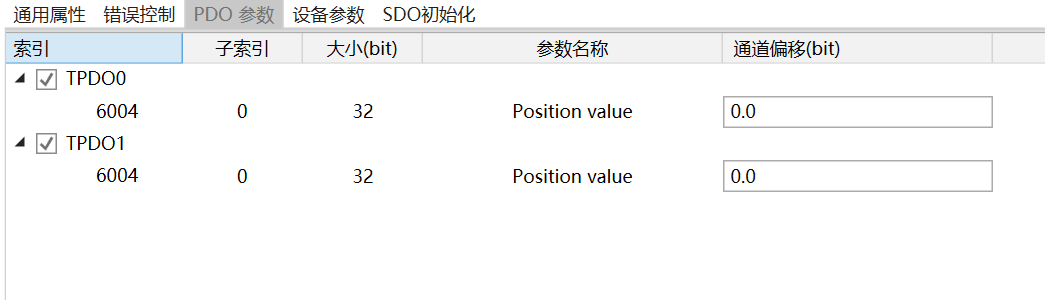

勾选要用到的PDO添加参数，添加需要用到的索引

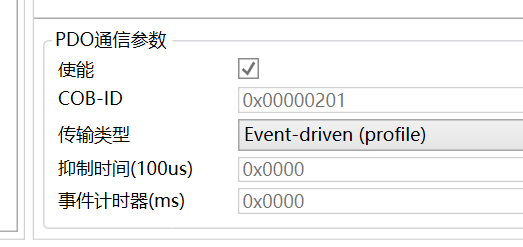

设定每个PDO的通讯参数（如传输类型，周期时间等）

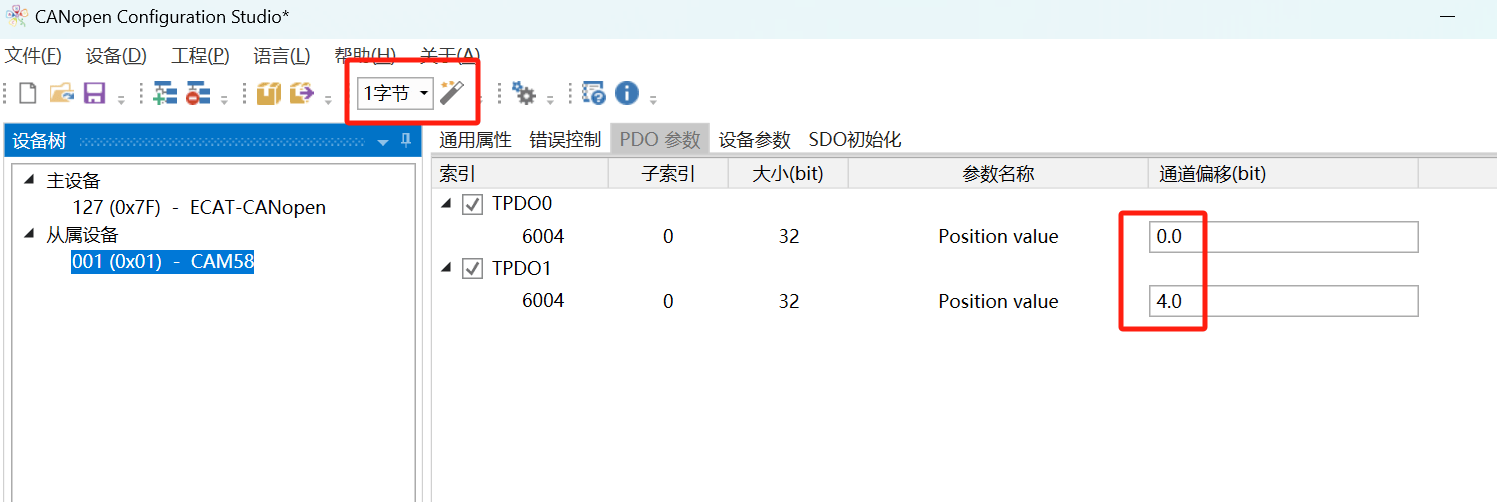

设置完参数后，点击自动分配内存映射设置通道偏移。

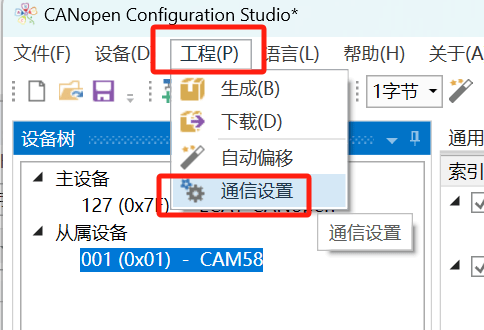

设置完成后点击通信设置，扫描网关IP后点击生成-下载即可把配置下载进网关。

到此，网关配置完成，开始配置PLC一侧组态。

PLC配置

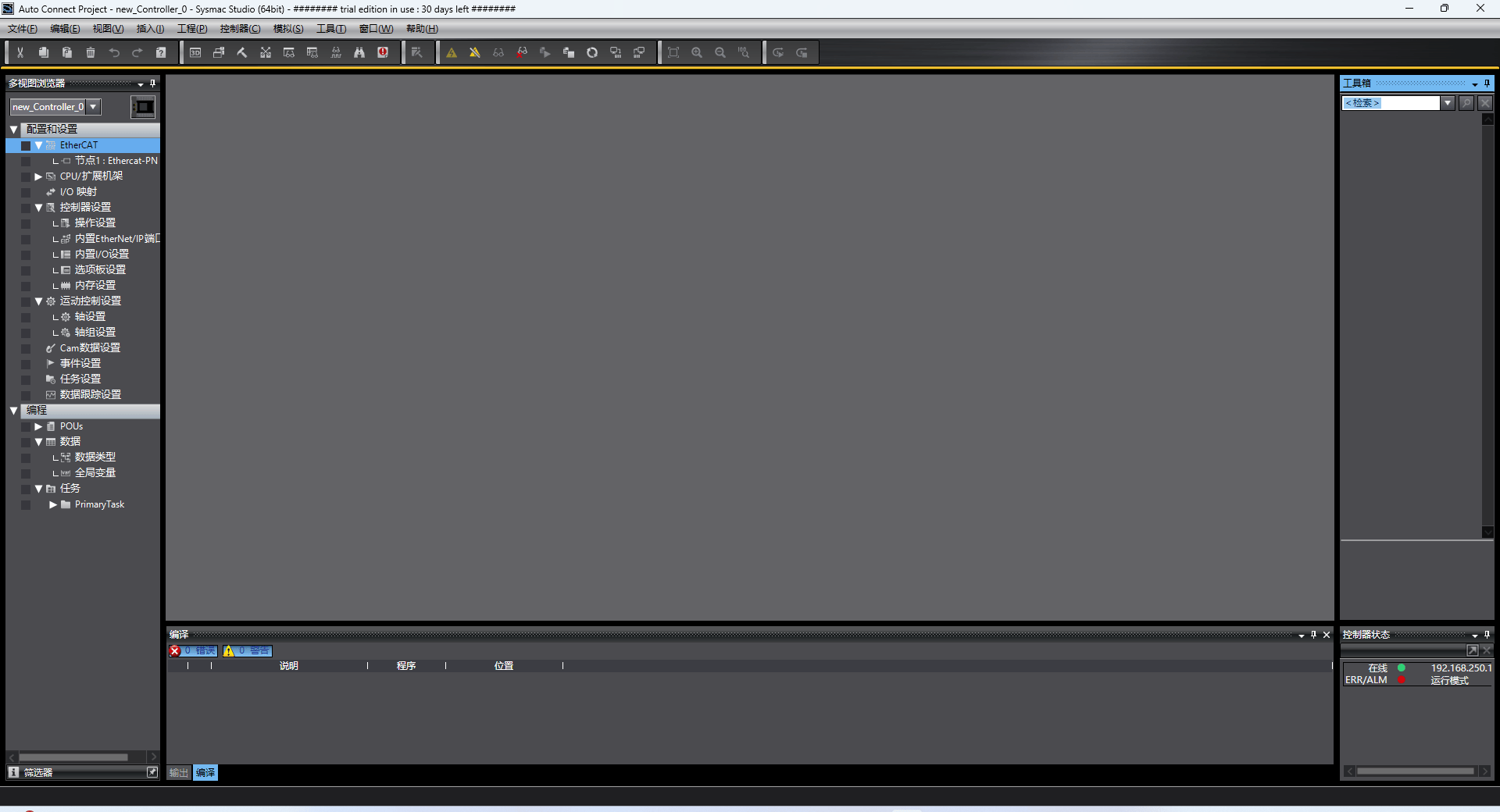

1. 打开欧姆龙配置软件Sysmac Studio

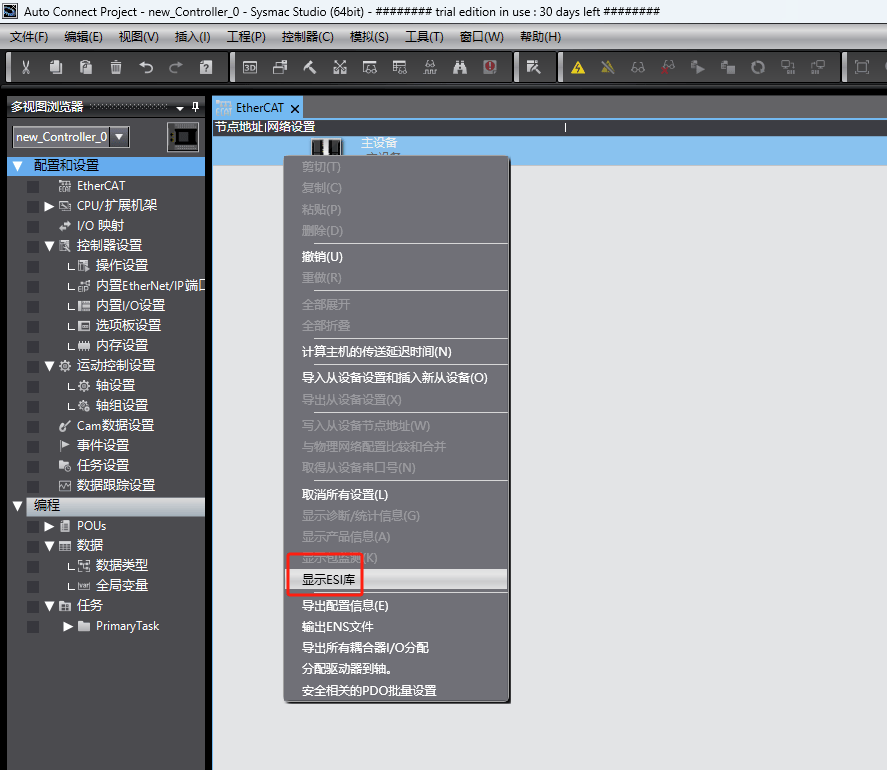

2. 双击EtherCAT，在主设备处右键选择显示ESI库

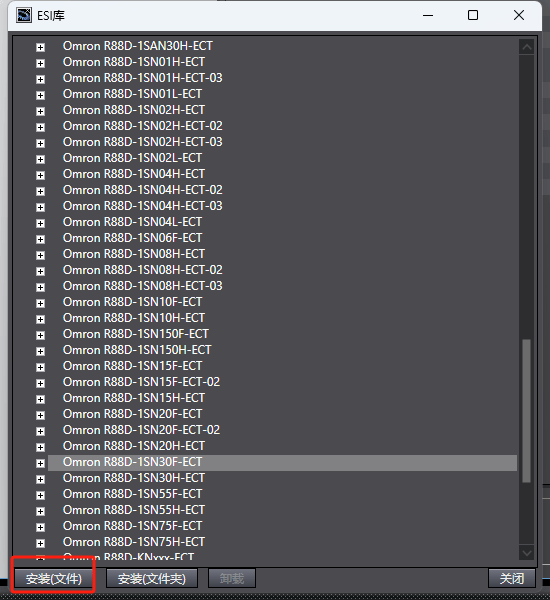

3. 在弹出的对话框中选择安装文件

4. 选择网关的ESI文件

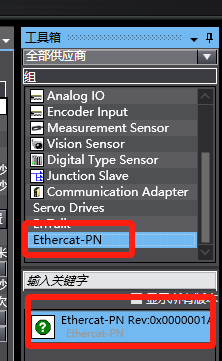

5. 添加完成后选择Ethercat-PN

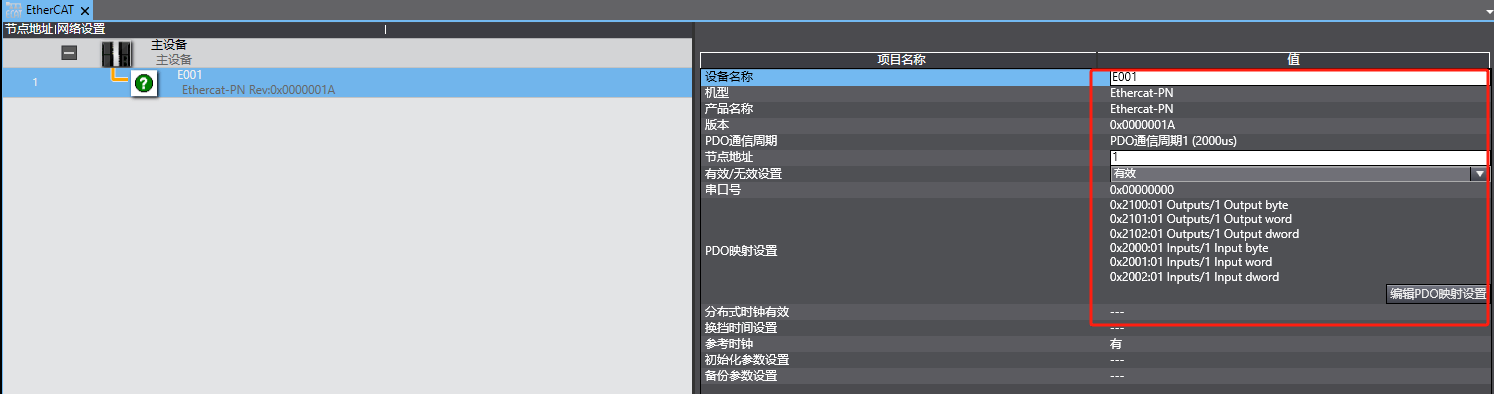

6. 1设置好网关参数

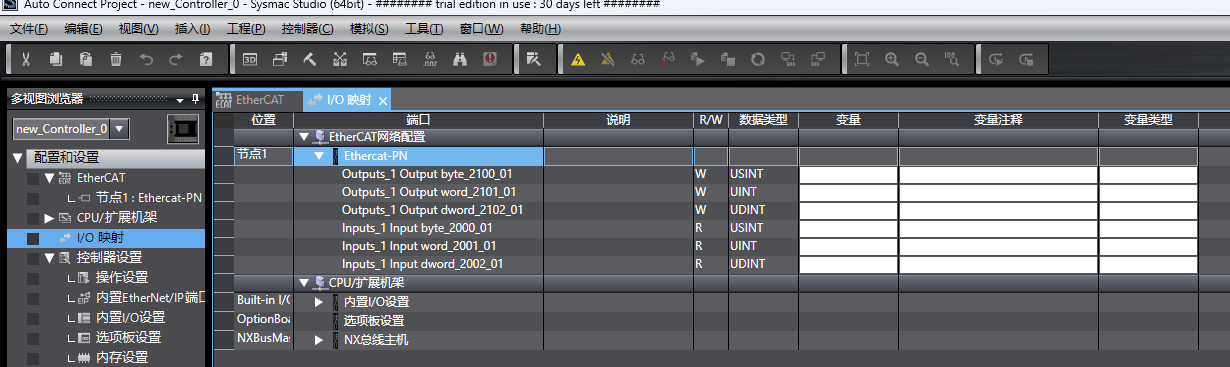

7. 打开IO映射设置好变量

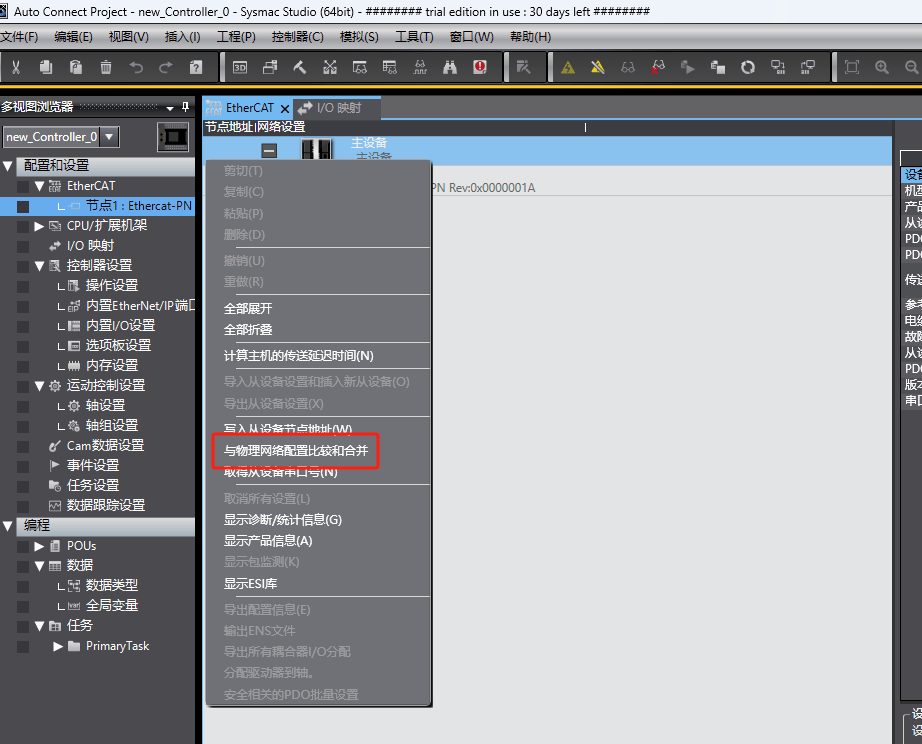

8. 将PLC在线，在主站处右键选择与物理网络配置比较和合并

9. 完成后将组态下载至PLC，将所有设备上电即可。
