ProfiNet转DeviceNet模块在涂装车间西门子1200与易福门FDB002压力传感器通讯中的实战案例

一、案例背景与项目痛点

案例背景：

某大型家电制造企业的智能涂装生产线进行升级。其核心控制系统采用业界广泛使用的西门子S7-1200plc和ProfiNet工业以太网架构，负责控制机器人喷涂、输送链移动、阀门开关等。为了精确监控关键工艺环节——如喷涂管路雾化压力、液压站供压稳定性——新引入了高精度的易福门FDB002压力传感器。然而，该传感器标配的通信接口为DeviceNet，无法直接接入主流的ProfiNet网络

项目痛点（实施前）：

1.协议不兼容：西门子PLC的ProfiNet网络与易福门传感器的DeviceNet协议无法直接对话，形成通讯壁垒。

2.数据无法采集：高价值的压力数据被困在本地，无法被PLC采集用于实时闭环控制（如根据压力波动自动调节泵频），也无法上传至MES（制造执行系统）进行质量追溯。

3.布线成本高昂：若为少数传感器单独搭建一套DeviceNet主站和网络，硬件成本高、工程量大，且增加了系统复杂性。

4.监控盲区：操作人员无法在中央控制室远程实时监控压力值，只能依靠现场仪表盘人工巡查，响应滞后。

5.缺乏预警与追溯：压力异常无法立即触发报警，且由于没有历史数据记录，出现喷涂质量缺陷（如色差、橘皮）时，难以追溯是否为压力波动所致。

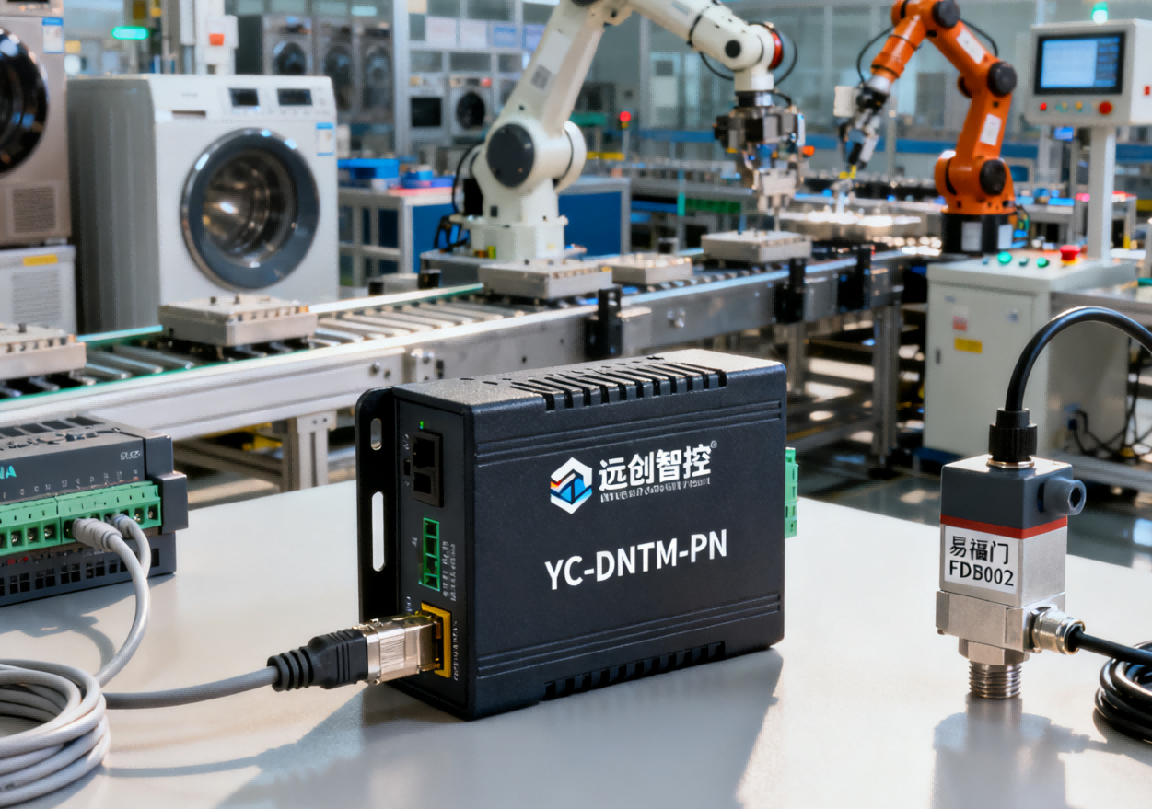

二、解决方案：远创智控YC-DNTM-PN协议转换网关

面对上述挑战，我们引入了远创智控YC-DNTM-PN协议转换网关。这款产品本质上是一个高度专业化的工业网关，其核心使命就是打破不同工业协议之间的壁垒。

网关功能简介：

双向协议转换：作为ProfiNet与DeviceNet之间的“智能翻译官”，网关在ProfiNet侧作为IO设备（从站），在DeviceNet侧作为主站，主动扫描并采集传感器数据。

数据透明映射：通过简单的配置软件，可将传感器的压力值、状态位等数据，直接映射到西门子PLC的输入映像区（如I区）中，PLC可像访问本地模块一样直接读取。

多重身份属性：它不仅仅是一个协议转换网关，更是一个数据采集器（负责采集物理信号并数字化），一个物联网网关（将设备数据接入更广阔的工业网络），具备一定的智能网关边缘处理能力（如可设置数据过滤、单位转换）。

三、清晰的系统拓扑与实施过程

1.系统拓扑重构

2.实施过程

步骤一：硬件连接。将易福门FDB002传感器通过DeviceNet电缆接入网关的DeviceNet接口；同时，用ProfiNet网线将网关连接到S7-1200PLC所在的交换机或PLC本体PN口。

步骤二：网关配置。使用远创智控提供的配置软件，设置网关的DeviceNet参数（如波特率），并扫描添加FDB002传感器，将其数据通道（如压力值、设备状态）配置到网关的存储区中。

步骤三：西门子PLC配置。在TIAPortal工程软件中，安装网关提供的GSDML文件。随后将网关作为一个标准的ProfiNetIO设备添加到网络组态中，并为其分配输入/输出地址（例如，分配128字节的输入地址，用于接收传感器数据）。

步骤四：数据映射。在网关配置软件中，建立DeviceNet数据与ProfiNet输入地址的映射关系。例如，将FDB002的压力值数据，映射到S7-1200的IW100字地址中。

步骤五：编程与调试。在西门子PLC程序中，直接读取IW100等映射后的地址，即可获得实时的压力值。在上位机或HMI画面上组态该变量，实现可视化监控。

四、应用效果与实施前后对比

五、行业推广与前景展望

远创智控YC-DNTM-PN网关所代表的工业网关解决方案，其“打通最后一公里”的数据接入能力，在众多快速发展的行业中需求迫切。我们重点推荐以下主流且前景广阔的行业：

1.新能源汽车与锂电池生产：生产线上的大量第三方设备（如涂布机、卷绕机）使用DeviceNet、CC-Link等协议，需要通过物联网网关将其数据统一接入到基于ProfiNet或Ethernet/IP的工厂级网络，实现全流程数字化追溯。

2.智能物流与仓储：堆垛机、输送线、分拣机等设备来自不同厂商，协议各异。使用协议转换网关可以实现设备间的可靠通讯与协同调度，保障仓库7x24小时高效运转。

3.半导体与电子制造：该行业对洁净室环境（温湿度、压差）要求极高，大量环境传感器（常用Modbus、BACnet）的数据需要通过数据采集器接入核心控制系统，实现环境的精密控制与合规记录。

4.食品饮料与制药：在强调合规性（如FDAGMP）的行业中，智能网关能够将生产设备参数、环境数据与批次信息绑定，为电子批记录提供不可篡改的数据基础。

六、总结

本次涂装车间的成功改造证明，面对自动化系统中多协议共存的复杂局面，远创智控YC-DNTM-PN这类专业的协议转换网关已不再是简单的连接附件，而是构建智能工厂神经网络的关键部件。它身兼物联网网关、数据采集器和智能网关等多重角色，以标准化、模块化的方式，低成本、高效率地解决了专用设备与标准系统集成的核心痛点。

它成功地将高价值的现场设备数据“解放”出来，使其流动到需要它的地方——从本地控制到云端分析，最终赋能于工艺优化、质量提升和决策支持。随着工业互联网的纵深发展，这种灵活、可靠的工业网关必将在更多追求数字化、智能化的主流行业中成为标准配置，为制造业的转型升级提供坚实的数据基石。

《具体内容配置过程及其他相关咨询请与武工留言交流》
